RFID는 무선 주파수(RF, Radio Frequency)를 이용하여 대상(물건, 사람 등)을 식별할 수 있는 기술로서, 안테나와 칩으로 구성된 RF태그에 사용 목적에 알맞은 정보를 저장하여 적용 대상에 부착한 후 판독기에 해당하는 RFID리더를 통하여 정보를 인식하는 방법으로 활용됩니다.교통카드, 주차관리, 도서관리, 출입통제용 카드, 동물식별, 하이패스용 카드 등에 응용되고있으며 기본 구성요소는 다음과 같습니다.

기본 구성요소

RFID 솔루션에 대한 개요입니다.
활용분야 원리
태그
  • 상품에 부착되며 데이터가 입력되는 IC 칩과 안테나로 구성
  • 리더와 교신하여 데이터를 무선으로 리더에 전송
  • 배터리 내장 유무에 따라 능동형과 수동형으로 구분됨
안테나
  • 무선주파수를 발사하며 태그로부터 전송된 데이터를 수신하여 리더로 전달함
  • 다양한 형태와 크기로 제작 가능하며 태그의 크기를 결정하는 중요한 요소임
리더
  • 주파수 발신을 제어하고 태그로부터 수신된 데이터를 해독함
  • 용도에 따라 고정형, 이동형, 휴대용으로 구분
  • 안테나 및 RF회로, 변/복조기, 실시간 신호처리 모듈, 프로토콜 프로세서 등으로 구성
호스트
  • 한개 또는 다수의 태그로부터 읽어 들인 데이터를 처리함
  • 분산되어 있는 다수의 리더 시스템을 관리함
  • 리더부터 발생하는 대량의 태그 데이터를 처리하기 위해 에이전트 기반의 분산 계층 구조로 되어 있음

태그의 종류별 특징

RFID 솔루션에 대한 개요입니다.
방식별 구분 구분
읽기/쓰기
가능여부
읽기전용
  • 제조 시 정보 입력, 정보내용은 변경 불가
  • 가격이 저렴하여 바코드와 같이 단순인식 분야 사용
한번쓰기 가능
  • 여러 번 데이터 입력과 변경이 가능
  • 가격은 높지만 고가 상품 등에 활용 가능
읽기/쓰기 가능
  • 사용자가 데이터를 1회 입력할 수 있으며 입력 후에는 변경 불가
태그
전원유무
능동형
(Active)
  • 태그에 배터리가 부착, 수십m 원거리 통신용
  • 가격 고가, 수명 제한, UHF대역이상에서사용
수동형
(Passive)
  • 태그에 배터리가 없으며, 10m 이내 근거리 통신용
  • 가격 저렴, 수명 반영구적(약 10년이상)

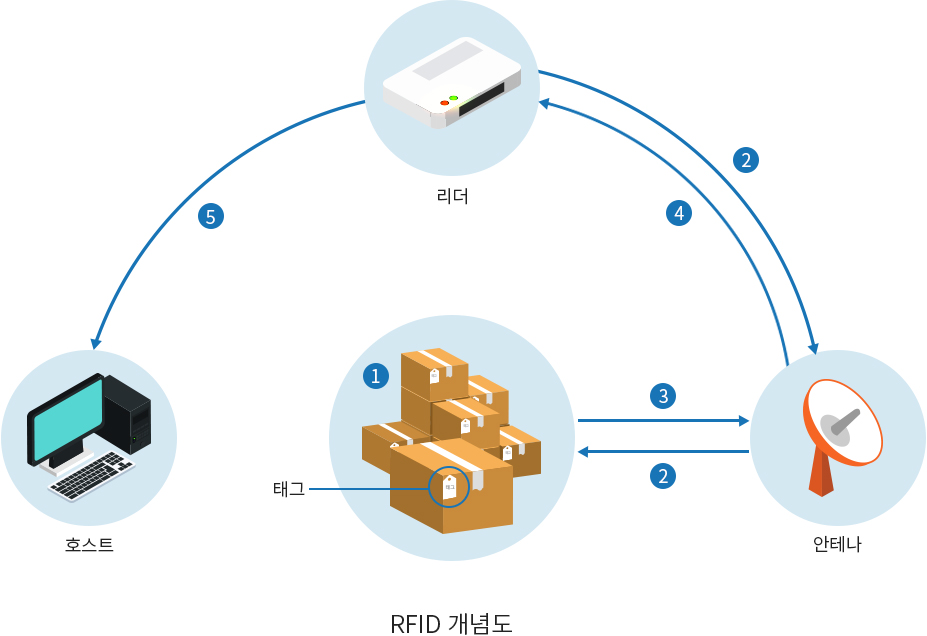

작동원리

① 칩과 안테나로 구성된 태그에 활용 목적에 맞는 정보를 입력하고 박스, 팔렛트, 자동차 등에 부착
② 게이트, 계산대, 톨게이트 등에 부착된 리더에서 안테나를 통해 발사된 주파수가 태그에 접촉
③ 태그는 주파수에 반응하여 입력된 데이터를 안테나로 전송
④ 안테나는 전송받은 데이터를 변조하여 리더로 전달
⑤ 리더는 데이터를 해독하여 호스트 컴퓨터로 전달

RFID솔루션

현행 바코드와 RFID기술과의 차이

RFID 솔루션에 대한 개요입니다.
바코드 RFID
인식방법 광학식 Read Only 무선 Read/White
정보량 수십단어 수천단어
인식거리 최대 수십 Cm 최대 100m
인식속도 개별 캐스팅 최대 수백 개
관리레벨 상품그룹 개개상품(일련번호)
가격 라벨인쇄 10원 미만 태그 수백원 (’07년 50원 목표)

주파수 종류별 특성

RFID 솔루션에 대한 개요입니다.
주파수 활용분야 원리
125KHz 동물관리

출생내력 등 식별정보가 입력된 칩을 동물에 이식하여 혈통관리 및 위치파악에 활용

133KHz 스키어 관리시스템

스키장 통로에 수직 게이트형 안테나를 설치해 스키어들의 입장 확인

133KHz 마라톤선수 추적시스템

가벼운 무선태그가 선수 운동화에 부착되며 루프안테나가 마라톤 주행도로의 출발선, 중간 반환점, 결승선 등에 설치되어 선수의 기록을 관리

13.56MHz 교통카드

카드를 리더에 가까이 대면 카드에 내장된 RFID 칩이 리더와 무선으로 교신하여 자동으로 요금을 징수

13.56MHz 주차관리

태그가 부착된 차량이 접근하면 자동으로 출입통제 장치가 자동으로 개폐

13.56MHz 도서관리

도서에 RFID 칩을 삽입하여 도서 부당 반출 시 경보음 울림

13.56MHz 출입통제

신원정보가 입력된 칩이 내장된 카드를 리더에 가까이 대면 출입자격 여부를 조회하여 출입문 개폐

UHF 물류창고 관리시스템

팔레트/박스 단위로 태그를 부착해 자동 입출고 처리 및 Supply Chain을 경유하는 상품의 실시간 위치추적 및 재고관리

UHF 농산물 이력관리

RFID 태그에 농산물의 원산지와 생산자에 대한 정보를 입력하여 농산물의 이력 추적 및 관리

UHF 고속도록 전자요금
징수시스템

고속도로 톨게이트에 태그가 부착된 차량이 접근하면 자동으로 요금이 징수되는 시스템

900MHz/
2.45GHz
타이어 이력관리

타이어에 RFID 태그를 부착해 생산공정에서 생산/품질 이력 정보를 기록하고, 불량품을 자동적으로 선별하며 개별 타이어에 대한 재고 상황을 관리

2.45GHz 항공 화물처리

항공 수하물의 보다 신속·정확한 판독과 분류, 위험 물품 재검사

2.45GHz 의약품 위변조 방지

의약품 생산과정에서 RFID를 부착하여 생산공정 관리에 활용하고, 제품이 판매된 후에도 RFID 추 시스템을 통해 유통 경로를 투명화하고 해당 제품의 진품여부를 판단
